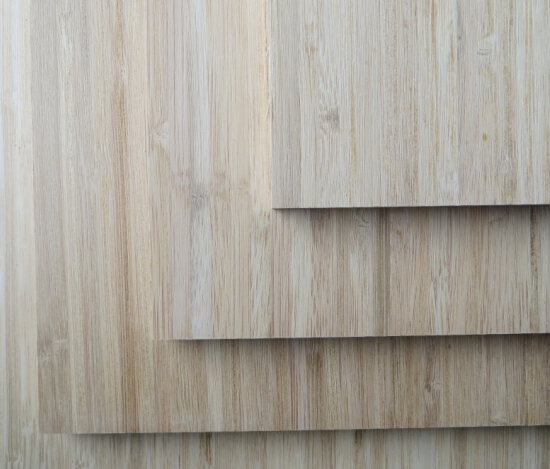

竹集成材家具已經(jīng)成為了我國流行和時(shí)尚的家具品類，對(duì)竹集成材釘類連接件握釘力性能的研究和把握，是竹家具開發(fā)設(shè)計(jì)和生產(chǎn)加工的須具備知識(shí)和基礎(chǔ)要求。竹集成材的物理性質(zhì)(如含水率、纖維構(gòu)造、握螺釘力、抗拉強(qiáng)度)和原竹的物理性質(zhì)相差不大。竹集成材保持了竹材物理力學(xué)性能良好、收縮率低的特性，具有幅面大、變形小、尺寸穩(wěn)定、強(qiáng)度大、耐磨性好等優(yōu)點(diǎn)。竹集成材可進(jìn)行鋸截、刨削、鏤鏡、開榫、鉆孔、砂光、表面涂飾等加工。由于竹集成材生產(chǎn)過程中經(jīng)過水熱處理，可以有效地防止蟲蛀和霉變；此外，竹集成材還保留了竹材特別的材質(zhì)結(jié)構(gòu)，讓人有回歸自然的感覺。

竹材在外觀形態(tài)和微觀結(jié)構(gòu)都與木材有很大差異。在竹材內(nèi)部，維管束自上而下，走向平行而整齊，紋理一致，沒有橫向聯(lián)系，這就使竹材在縱向具有很高的抗拉強(qiáng)度；而在橫向上，由于維營束之間基本上沒有什么聯(lián)系，使得竹材的橫向抗拉強(qiáng)度很小，容易產(chǎn)生劈裂。一般木材縱橫兩個(gè)方向的強(qiáng)度比約為20：1，而竹材一般能達(dá)到30：1。

竹集成材的連接方法，現(xiàn)代化家具生產(chǎn)主要采用連接件的結(jié)構(gòu)方式。用竹集成材制作家具，由于竹材的材質(zhì)同實(shí)木或人造板存在著差異，其連接方式能否沿用實(shí)木和人造板家具的連接方式，還有待于研究。

釘類連接件在實(shí)木或人造板家具上是使用普遍的連接件。釘類又分為直釘和螺釘兩大類。螺釘又有木螺釘和自攻螺釘兩類。一般螺釘連接時(shí)須預(yù)鉆導(dǎo)入孔。中硬木材，導(dǎo)入孔的孔徑取螺釘直徑的85%-90%之間，較軟木材在70%-75%之間，MDF在90%-95%之間。而竹集成材導(dǎo)入孔徑應(yīng)在什么范圍內(nèi)取值，才能獲得較佳的力學(xué)性能，是需要研究的問題。

由于竹材的順紋剪切強(qiáng)度、橫紋抗拉強(qiáng)度很低，造成竹材非常容易開裂，尤其在徑向上。因此，竹集成材家具不適合用圓釘連接。

自攻螺釘在竹材的徑向、弦向、端向上的握釘力，與同密度的木材(如橡木)十分相近，大于軟木材，遠(yuǎn)遠(yuǎn)大于MDF。自攻螺釘在竹集成材家具中應(yīng)用與實(shí)木家具、中密度板為基材的家具構(gòu)造節(jié)點(diǎn)類似，其承受抗拔力是相同的。

螺釘與竹材結(jié)合時(shí)，結(jié)合的失效歸根到底是竹材的破壞。竹材的橫紋抗拉強(qiáng)度、順紋的劈開強(qiáng)度很低，所以應(yīng)盡量避免使用橫截面積小的構(gòu)件承受剪切力，否則容易造成竹材順紋或橫紋的開裂。在設(shè)計(jì)節(jié)點(diǎn)時(shí)，應(yīng)該對(duì)竹材的三個(gè)方向做出選擇，避開力學(xué)性能差的方向，這樣在一定程度上可以有效提高節(jié)點(diǎn)的力學(xué)性能。

在相同條件下，自攻螺釘?shù)奈蔗斄h(yuǎn)大于木螺釘?shù)奈蔗斄?，即窄螺紋、小螺距的螺釘在竹集成材中使用可以獲得較好的力學(xué)性能。在竹集成材的三個(gè)方向上,木螺釘?shù)奈蔗斄ο嗖畈淮?，而自攻螺釘則有明顯的差距。

木螺釘?shù)膶?dǎo)入孔直徑取螺釘外徑的73%-77%，自攻螺釘取導(dǎo)人孔直徑取螺釘外徑的80%-92%。
